Особенности червячного редуктора

/ Просмотров: 253

Мотор-редуктор - агрегат, в котором совмещены мотор и редуктор. Широко применяется во многих конструкциях самого различного использования.

Различают мотор-редукторы по виду самого редуктора или шестерен, которые в нем работает. В случае поломки, можно приобрести новый https://ids-drives.ru/catalog/motor-reduktory/ и произвести замену, так как они отличаются легкостью монтажа.

https://stankotec.ru/800/600/https/em-intech.ru/wp-content/uploads/2019/07/chervyachnaya-peredacha.jpg

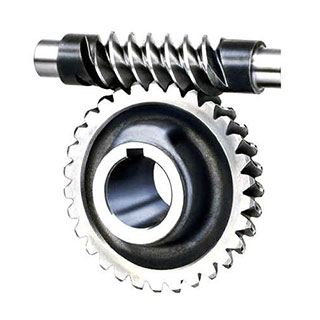

Червячный редуктор – это механизм, с помощью которого можно понижать количество оборотов, передавая их под углом 90 с одновременным увеличением силы крутящего момента. Основными рабочими частями являются червячный винт и зубчатая шестерня. Обе детали постоянно находятся в зацеплении.

Устройство агрегата

В состав червячного редуктора входят следующие основные детали:

1. Изготовленный из чугуна корпус.

2. Червячный винт. Эта деталь является основной в редукторе.

3. Цилиндрической формы зубчатая шестерня.

4. Вал, на который одета шестерня с зубьями. Он располагается перпендикулярно червячному винту.

5. Несколько видов подшипников.

6. Уплотнительные элементы, предотвращающие вытекание масла из корпуса.

Червячные редукторы бывают разных размеров в зависимости от мощности передаваемого крутящего момента.

Принцип работы

Крутящий момент воспринимается валом с расположенной на нём шестерней. Зубчатый элемент входит в зацепление с червяком редуктора. В зависимости от передаточного числа агрегата идёт понижение количества оборотов на выходе.

Редукторы бывают одноступенчатые. Они используются в том случае, если крутящий момент нужно понизить на небольшую величину. При необходимости значительного снижения числа оборотов применяются двухступенчатые агрегаты.

Поскольку рабочие элементы редуктора постоянно контактируют между собой, в чугунный корпус залито масло. Оно имеет достаточную степень вязкости, что уменьшает износ деталей.

Особенности конструкции

Червячные редукторы отличаются между собой по конструктивному исполнению. Выражается это в следующем:

1. Разным материалом, из которого изготовлены основные рабочие детали. Как правило, для этого используются инструментальные стали высокой степени закалки.

2. Числом заходов.

3. Направлением нарезанной винтовой линии червяка.

4. Профилем винтовой поверхности.

5. Типом винта.

Эти особенности могут быть использованы в различных сочетаниях и закладываются инженерами ещё на стадии проектирования.

Положительные и отрицательные стороны

Положительные качества червячных редукторов состоят в следующем:

1. Возможность понижения крутящего момента на большую величину.

2. Компактность конструкции.

3. Бесшумность в работе.

4. Мягкость хода.

5. Отсутствие обратного движения.

6. Доступность в ремонте.

Из недостатков можно отметить следующие моменты:

1. Невысокий КПД по сравнению с другими видами редукторов.

2. Быстрый нагрев агрегата.

3. Невозможность передачи крутящего момента большой величины.

4. Значительный износ зубьев в процессе работы.

Все эти достоинства и недостатки обязательно учитываются при установке червячного редуктора.

Применение устройства

Червячные преобразователи оборотов делают бесшумной и неторопливой работу любого мотора. Это позволяет применять их во многих отраслях промышленности:

1. На элеваторах и эскалаторах.

2. В лифтах и транспортерах.

3. В механизмах передвижных ворот.

Червячный редуктор используется везде, где требуется понижать обороты без ударных нагрузок.
